Appuyez sur une pédale, tirez sur une palette ou actionnez le frein à main, et votre simulateur de course réagit instantanément. Au cœur de bon nombre de ces commandes, l'effet Hall aide à faire le pont entre le mouvement physique et l'entrée virtuelle. Que se passe-t-il dans cet intervalle, et comment le même principe peut-il remplir tant de rôles différents dans une configuration de simulation de course ?
Qu'est-ce que l'effet Hall ?
L'effet Hall est un phénomène physique par lequel un champ magnétique crée une faible tension à travers un matériau parcouru par un courant électrique. Il se produit lorsque le champ magnétique pousse les charges électriques en mouvement vers un côté du matériau, créant un déséquilibre et une différence de potentiel appelée tension de Hall.
L'amplitude et la polarité de cette tension changent avec l'intensité et la direction du champ magnétique, rendant le champ mesurable. Le physicien Edwin Hall a découvert ce phénomène pour la première fois en 1879.
Qu'est-ce qu'un capteur à effet Hall ?
Un capteur à effet Hall est un composant électronique qui détecte un champ magnétique et le convertit en signal électrique. Son but est d'aider un appareil à déterminer des informations telles que la position, le mouvement, la proximité ou la vitesse de rotation sans contact physique entre l'élément de détection et l'aimant.
Dans le matériel de simulation de course, un système de détection à effet Hall typique se compose d'un aimant, d'un capteur Hall, d'une commande mobile telle qu'une pédale ou un levier, et d'une électronique de soutien qui transmet le signal détecté au contrôleur de l'appareil.
Comment fonctionne un capteur à effet Hall ?
Un capteur à effet Hall détecte comment le champ magnétique change à mesure qu'une commande bouge :
1. La commande change de position. À mesure que la commande bouge, la distance, l'angle ou la position de l'aimant par rapport au capteur changent.
2. Le capteur détecte le changement. Le champ magnétique changeant amène le capteur à produire un signal électrique correspondant.
3. L'électronique interprète le signal. Le matériel traite le signal et le convertit en données d'entrée que le système connecté peut reconnaître.
Selon la conception du matériel, cette entrée peut prendre l'une des deux formes suivantes :
- Entrée progressive : Différentes positions de commande produisent des valeurs différentes sur un axe, permettant à l'entrée enregistrée de changer continuellement à mesure que la commande se déplace tout au long de sa course.
- Commande marche/arrêt : L'entrée s'active une fois que le champ magnétique franchit un seuil défini, permettant à une palette de changement de vitesse ou une commande similaire d'enregistrer une commande unique.
Comment les capteurs à effet Hall sont-ils utilisés dans le matériel de simulation de course ?
Pédales à effet Hall
Comment les capteurs Hall mesurent la course des pédales
Les capteurs à effet Hall peuvent mesurer la course des pédales d'accélérateur, de frein et d'embrayage. Lorsque vous appuyez sur une pédale, son mouvement modifie la position ou l'angle d'un aimant par rapport au capteur, produisant un signal qui change progressivement. L'électronique de la pédale mappe ce signal sur une plage d'entrée, permettant au simulateur de déterminer à quelle distance la pédale s'est éloignée de sa position de repos vers une activation complète.
Comme le capteur lit un champ magnétique, il ne nécessite pas de contact coulissant avec le mécanisme de pédale mobile. Cela réduit l'usure au point de détection et permet une détection de position fluide et répétable. Cependant, les ressorts, pivots, roulements, élastomères et autres pièces mécaniques peuvent toujours s'user, tandis que l'étalonnage, l'électronique, le traitement logiciel et la construction globale influencent également la qualité de l'entrée.
Capteurs à effet Hall vs cellules de charge (Load Cells)
Bien que les deux technologies puissent être utilisées dans les pédales de simulation de course, elles mesurent différentes entrées physiques :
- Un capteur à effet Hall mesure la position ou la course de la pédale, de sorte que l'entrée enregistrée change en fonction de la distance parcourue par la pédale.
- Une cellule de charge mesure la force appliquée, de sorte que l'entrée enregistrée change principalement en fonction de la pression exercée.
La distinction est plus importante au niveau de la pédale de frein. Un frein à effet Hall augmente son entrée à mesure que la pédale parcourt sa course, tandis qu'un frein à cellule de charge réagit principalement à la force de pression. De nombreux ensembles de pédales orientés performance utilisent donc des capteurs à effet Hall pour l'accélérateur et l'embrayage, associés à une cellule de charge pour le frein.
Palettes de changement de vitesse et palettes d'embrayage à effet Hall
Les capteurs à effet Hall peuvent détecter à la fois les commandes de palettes de changement de vitesse et la course des palettes d'embrayage, mais l'électronique interprète leurs signaux différemment :
- Palettes de changement de vitesse : Tirer sur la palette change la position de l'aimant par rapport au capteur. Lorsque le signal franchit un seuil défini, l'électronique enregistre une commande numérique, comme monter ou descendre un rapport.
- Palettes d'embrayage : Sur les volants équipés de palettes d'embrayage analogiques, le capteur mesure la distance parcourue par chaque palette et convertit cette course en une entrée d'embrayage progressive. Cela permet au pilote de maintenir et de relâcher l'embrayage progressivement lors d'un départ de course, tout comme en utilisant une pédale d'embrayage.
Parce que les capteurs Hall fonctionnent avec des aimants, il est facile de supposer que chaque palette magnétique utilise une détection à effet Hall. Cependant, la détection Hall et l'action magnétique de la palette ne sont pas la même chose. L'effet Hall fait référence à la manière dont le matériel détecte le mouvement de la palette, tandis que la palette magnétique fait généralement référence à un mécanisme qui utilise des aimants pour créer une résistance, un effet de clic ou une force de rappel. Une palette magnétique peut toujours utiliser un micro-interrupteur pour enregistrer l'entrée, tandis que certaines conceptions combinent l'actionnement magnétique avec la détection à effet Hall.

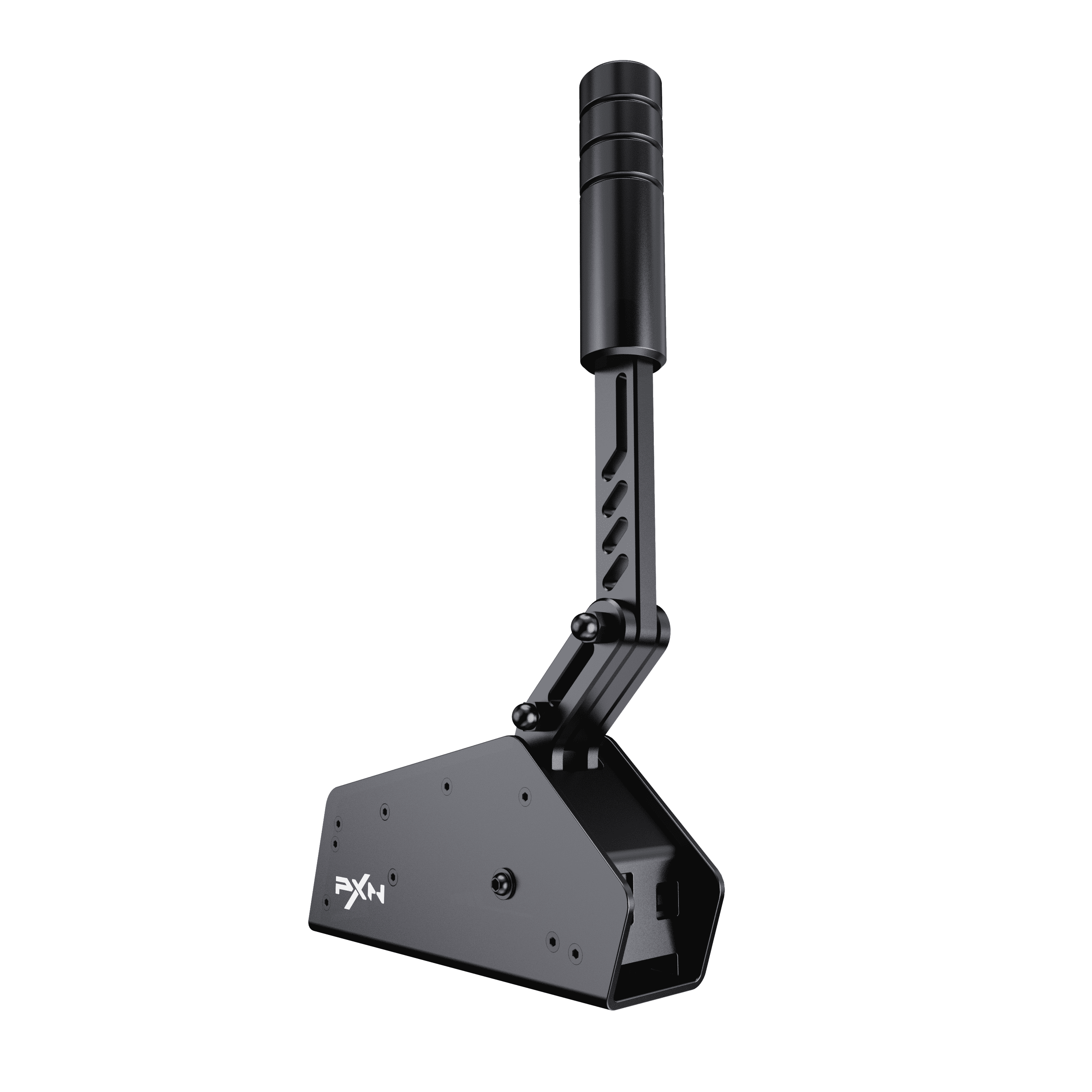

Freins à main à effet Hall
Un frein à main à effet Hall enregistre la course du levier comme une entrée analogique progressive. Une légère traction produit une entrée partielle, tandis qu'une traction complète atteint le maximum étalonné.
Pourquoi l'entrée progressive est-elle importante ?
Drifting : Tirer sur le frein à main peut réduire l'adhérence des roues arrière et aider à amorcer une glissade ou à augmenter la rotation de la voiture. Comme vous pouvez varier l'entrée, vous pouvez contrôler la force et la durée d'action du frein à main, puis le relâcher lorsque la voiture atteint l'angle souhaité.
Rallye : Le frein à main peut aider à faire pivoter la voiture dans les épingles serrées, surtout sur des surfaces meubles. Moduler le levier vous permet d'adapter la rotation de la voiture à votre vitesse d'approche, à l'étroitesse du virage et à l'adhérence disponible, réduisant ainsi le risque de sur-rotation.
Leviers de vitesse à effet Hall
Dans les leviers de vitesse de course, les capteurs à effet Hall aident l'électronique à identifier une commande de changement de vitesse ou le rapport sélectionné. La façon dont la lecture du capteur est interprétée dépend de la disposition du levier.
- Leviers séquentiels : Le mouvement du levier change la position de l'aimant par rapport au capteur Hall. L'électronique interprète le mouvement dans une direction comme un passage au rapport supérieur et le mouvement dans l'autre direction comme un rétrogradage. Lorsque le levier revient au centre, la lecture du capteur revient à son état neutre.
- Leviers en H : Un ou plusieurs capteurs Hall suivent la position du levier à travers la grille de sélection. Certaines conceptions calculent sa position horizontale et verticale, tandis que d'autres utilisent des capteurs séparés ou des zones de détection définies pour chaque rapport. L'électronique mappe la position détectée à un rapport spécifique, y compris la marche arrière le cas échéant, et enregistre le point mort lorsque le levier quitte une porte de rapport.
Ce que la technologie à effet Hall signifie en pratique
L'effet Hall offre au matériel de simulation de course un moyen sans contact de détecter le mouvement ou la position au point de détection. Le même principe peut suivre une gamme complète de course, enregistrer une commande de changement de vitesse ou identifier un rapport sélectionné. Néanmoins, le capteur n'est qu'une partie de la conception, car la construction mécanique, l'étalonnage, l'électronique et le logiciel influencent tous la cohérence avec laquelle le mouvement physique devient une entrée dans le jeu.
FAQ
Q1 : Les capteurs à effet Hall s'usent-ils ?
Les capteurs à effet Hall ne subissent pas de friction au point de détection, donc le mouvement normal de la commande ne les use pas comme les capteurs à contact. Cependant, les pièces mécaniques environnantes peuvent toujours s'user, et le capteur ou l'électronique peut finir par tomber en panne en raison de dommages, de chaleur, d'humidité ou de contraintes électriques.
Q2 : Les pédales à effet Hall nécessitent-elles un étalonnage ?
Oui, les pédales à effet Hall nécessitent généralement un étalonnage lors de la configuration initiale et après certains réglages mécaniques. L'étalonnage établit les positions de repos et maximales afin que la course complète de la pédale s'enregistre correctement. Le processus peut s'effectuer via le logiciel, les commandes intégrées ou les paramètres du jeu.
Q3 : Un ensemble de pédales peut-il utiliser à la fois des capteurs à effet Hall et une cellule de charge ?
Oui. Un ensemble de pédales peut utiliser des capteurs à effet Hall pour mesurer la course de l'accélérateur et de l'embrayage tout en utilisant une cellule de charge pour mesurer la force de freinage. Dans cette configuration, l'entrée de l'accélérateur et de l'embrayage suit le mouvement de la pédale, tandis que l'entrée du freinage répond principalement à la force avec laquelle vous appuyez.
Q4 : Les palettes de changement de vitesse magnétiques sont-elles les mêmes que celles à effet Hall ?
Non. Les termes décrivent différentes parties du système de palettes. "Magnétique" fait référence aux aimants qui créent une résistance, une sensation de clic ou une force de rappel, tandis que "effet Hall" fait référence à la méthode utilisée pour détecter le changement de vitesse. Une palette magnétique peut enregistrer la commande en appuyant physiquement sur un petit interrupteur électrique interne, tout comme un bouton, ou elle peut utiliser un capteur Hall pour détecter le mouvement. Certaines palettes combinent l'action magnétique avec la détection à effet Hall.
